無圧トンネル構造計算システム Ver1.0
水路トンネルの水理計算・構造計算を支援する土木設計ソフト

本システムは、水路トンネル、無圧トンネル、構造計算、水理計算に関する以下の基準・資料を参考にしています。

• 土地改良事業計画設計基準及び運用・解説 設計「水路トンネル」平成26年7月

1. 3種類のトンネル断面形状に対応
   断面形状は、円形断面、ほろ形断面、馬蹄形断面の寸法入力に対応しています。ほろ形断面は「3rほろ形断面」「1円弧ほろ形断面」、馬蹄形断面は「2r馬蹄形断面」「3r馬蹄形断面」「4r馬蹄形断面」から選択できます。
2. 静止土圧による検討に対応
   土圧公式は、静止土圧係数を入力する静止土圧に対応しています。水路トンネル断面の構造検討に必要な土圧条件を設定できます。
3. 輪荷重・群集荷重を考慮可能
   活荷重条件として、輪荷重と群集荷重を考慮できます。輪荷重は、後輪荷重のほか、前輪の影響を考慮した検討にも対応しています。
4. 最大6ケースの荷重条件組み合わせに対応
   荷重条件の組み合わせは、最大6ケースまで設定できます。荷重ケースⅠからⅣまでは初期値が設定されていますが、設計条件に応じて内容を変更できます。
5. 平均せん断・最大せん断の選択に対応
   せん断応力度の計算方法は、「平均せん断」または「最大せん断」から選択できます。設計条件に応じたせん断応力度の照査が可能です。
6. 照査位置を画面上で確認可能
   応力（M・N・S）集計表や必要鉄筋量リスト表から対象セルまたは行番号をクリックすることで、該当する照査位置を画面上で確認できます。
7. 自動配筋・手入力配筋に対応
   自動計算により配筋情報を一括登録できます。また、手入力による個別入力や、自動計算後の配筋情報の修正にも対応しています。
8. 鉄筋ピッチ優先・鉄筋本数優先を選択可能
   自動配筋の方法として、鉄筋ピッチ優先または鉄筋本数優先を選択できます。鉄筋ピッチ優先では最小ピッチ、最大ピッチ、ピッチ変更量をもとに配筋を決定し、鉄筋本数優先では1000mm内の鉄筋本数が自然数となるように計算します。
9. 部材判定・必要鉄筋量の確認に対応
   部材計算の照査位置、荷重ケースごとの判定結果、曲げモーメント、軸力、せん断力などの応力計算結果を確認できます。

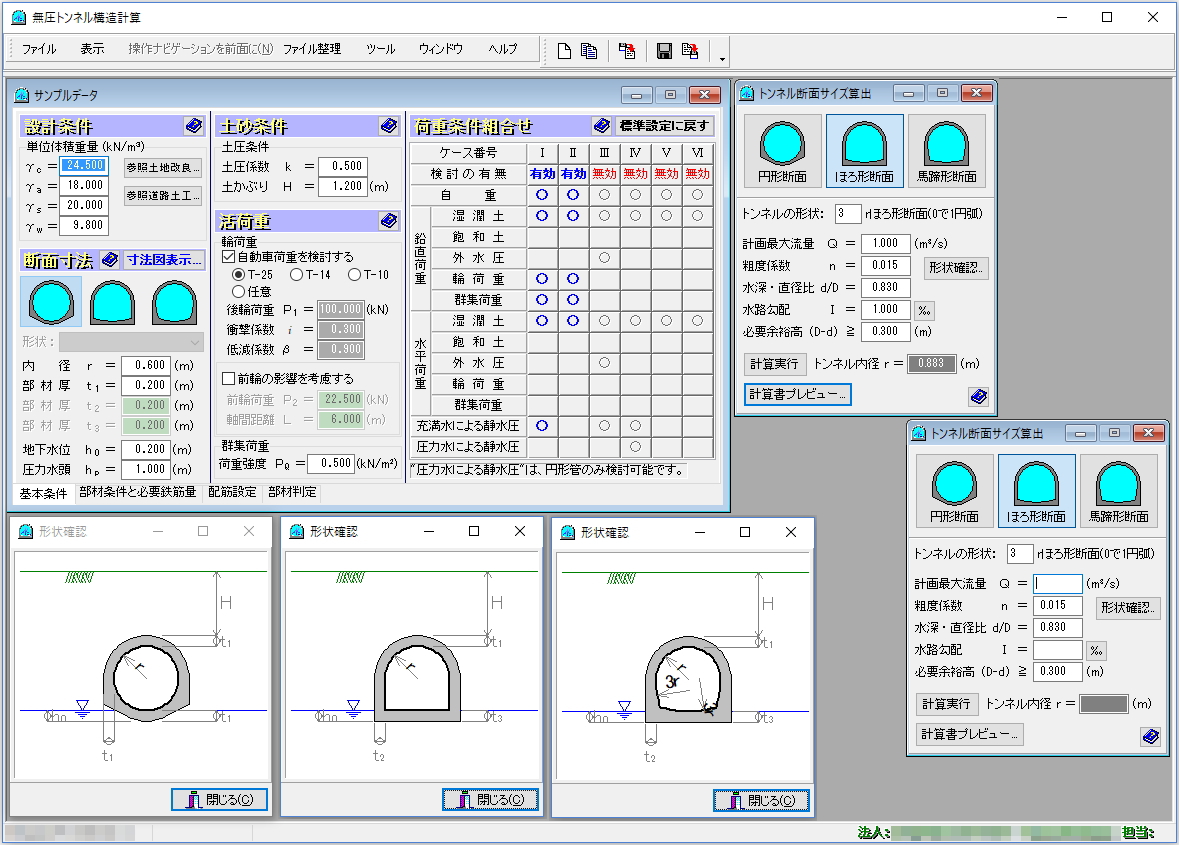

   基本条件

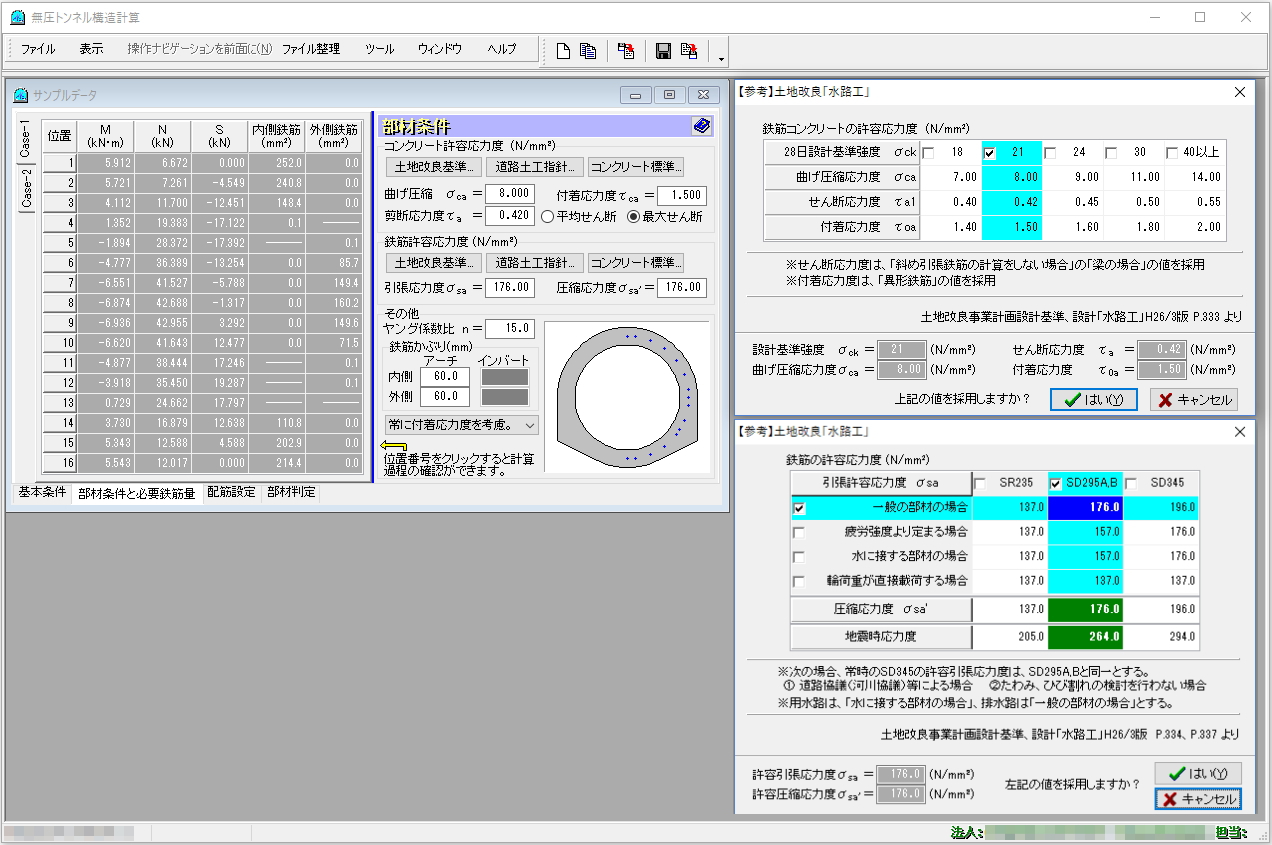

   部材条件・必要鉄筋量

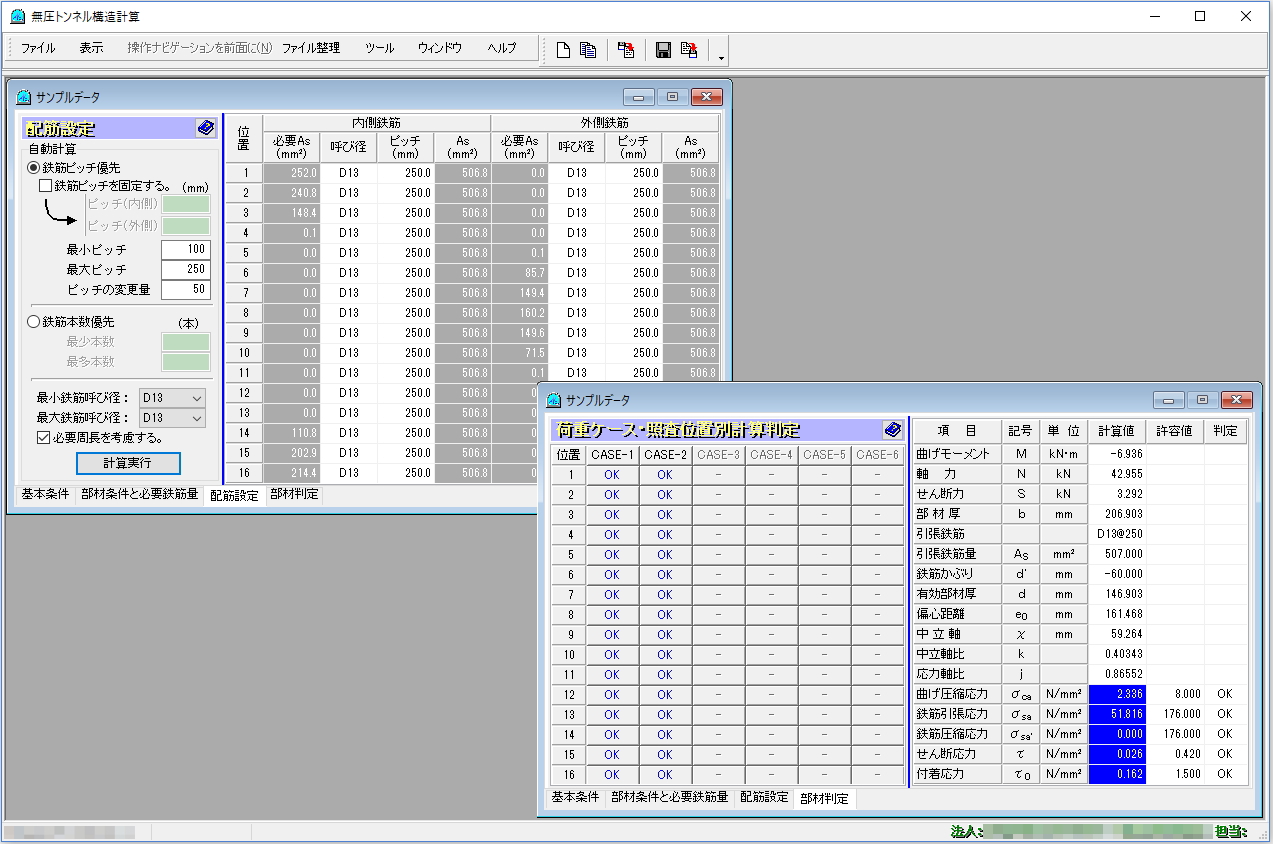

   配筋設定・部材判定

10. 等流計算に対応
    水路トンネルの等流計算に対応しています。流速公式は「マニング公式」または「クッター公式」から選択できます。水理特性曲線の表示も可能です。
11. 流量・勾配・水深・限界水深の算出に対応
    等流計算の算出種別は、流量算出、勾配算出、水深算出、限界水深算出から選択できます。条件を範囲入力し、最小値から最大値までを指定間隔で変化させながら計算できます。
12. 等流計算結果の一覧表示に対応
    等流計算結果は、全項目表示または項目別タブ表示で確認できます。流量、水深など、検討項目ごとに結果を整理できます。
13. 印刷帳票の指定に対応
    入力データ一覧、計算書の印刷指定、細部の計算項目を指定して印刷できます。必要な帳票だけを選択して出力できます。
14. RTF出力に対応
    計算書はRTF形式で出力できます。Word等で読み込み、編集・保存することができます。

無圧トンネル構造計算システム Ver1.0 のカタログ、出力例、最新版プログラム、メンテナンス情報については、以下のページよりご確認いただけます。

• 無圧トンネル構造計算システム Ver1.0 カタログ
• 出力例：円形断面
• 出力例：ほろ形断面
• 最新バージョンプログラム
• 無圧トンネル構造計算システム メンテナンス情報
• ダウンロード用ID・パスワード申請

無圧トンネル構造計算システム Ver1.0 の導入、価格、認証方式、出力例、操作内容に関するご質問は、お問い合わせフォームよりご連絡ください。
