集水桝構造計算システム Ver5.0 バージョンアップ案内
入力アシスト・側壁開口部・配筋検討機能の強化

入力アシスト機能を強化しました。

Ver5.0では、入力項目ごとの説明や入力条件の確認を行いやすくし、集水桝構造計算に必要な条件を、画面上で把握しながら入力できるようにしました。

適用基準、構造物寸法、荷重設定、配筋設定など、入力作業で確認が必要となる項目を整理し、計算条件の設定を支援します。

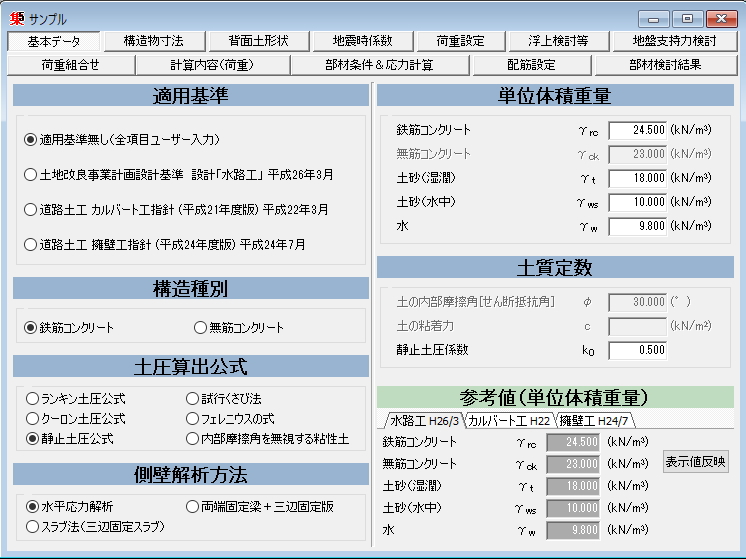

1. 基本データの入力内容を分かりやすく整理
   適用基準の選択状況に応じて、各項目の選択内容や標準値が変化します。「適用基準なし」を選択した場合は、直前の各項目の内容を保持したまま入力を進められます。


   基本データ

2. 構造物寸法に蓋板・側壁開口部の入力を追加
   構造物寸法では、蓋板の厚さ、蓋受け幅の入力項目を追加しました。側壁開口部は各面1箇所、最大4箇所まで入力でき、円形・矩形の開口部に対応しています。開口部周囲の補強筋計算にも対応します。


   構造物寸法

3. 荷重設定の入力を一覧形式で整理
   上面荷重を一覧表で入力できるようにし、複数荷重の確認と設定を行いやすくしました。自動車荷重、群集荷重、雪荷重、任意荷重などの条件整理に役立ちます。


   荷重設定

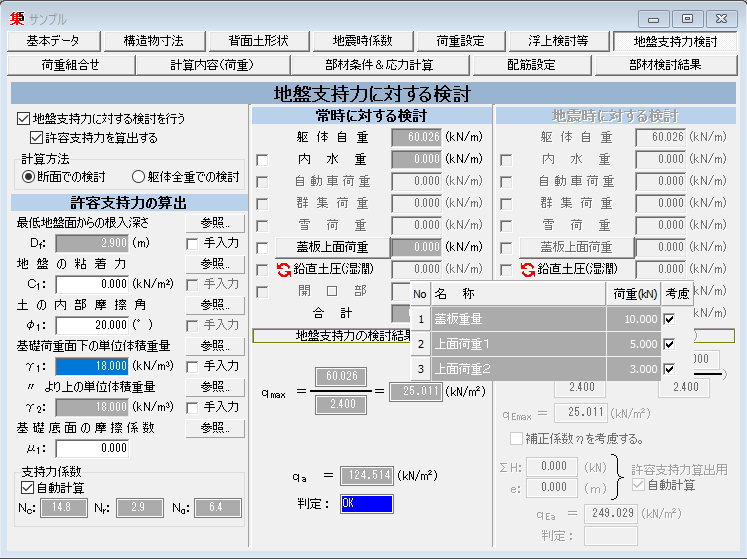

4. 地盤支持力検討の入力条件を強化
   地盤支持力に対する検討で、鉛直土圧を考慮できる土圧公式を採用した場合、地下水位の有無に応じて、鉛直土圧を湿潤重量または水中重量として扱うかを切り替えできます。


   地盤支持力検討

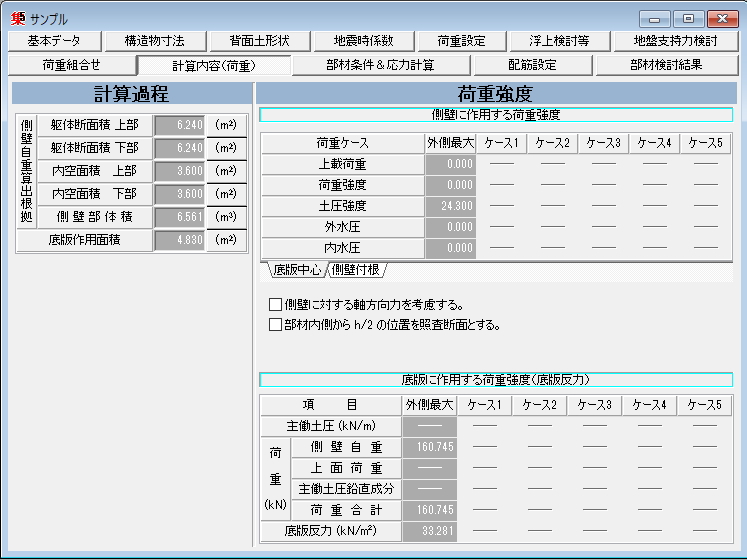

5. 計算内容（荷重）をタブで確認可能
   荷重組合せページで指定した側壁照査位置ごとにタブを自動作成し、側壁解析の計算内容を切り替えて確認できます。


   計算内容（荷重）

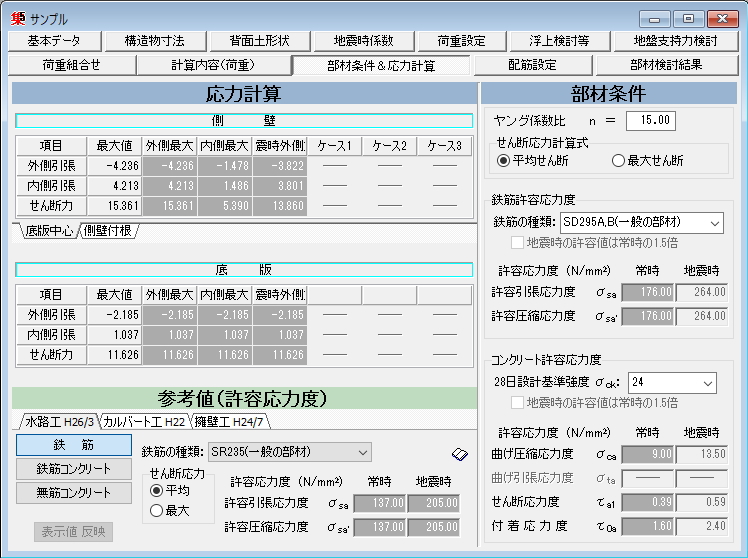

6. 部材条件・応力計算を確認しやすく改善
   部材条件および応力計算の内容をタブ切替で確認できます。基本データで選択した基準書以外の許容応力度も確認でき、丸棒・異形鉄筋の許容応力度表示にも対応しています。


   部材条件・応力計算

7. 配筋設定の入力リストを整理
   配筋設定入力リストを、鉄筋径、ピッチ、グループ、かぶりの順に整理しました。鉄筋径選択時は、鉄筋許容応力度で選択された基準書に応じて、丸棒・異形鉄筋の表示が切り替わります。


   配筋設定

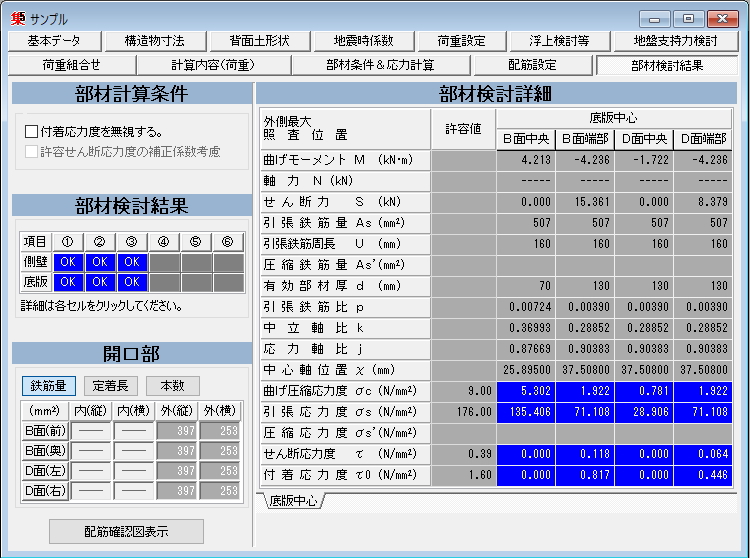

8. 部材検討結果を分かりやすく表示
   部材検討結果では、配筋設定や照査結果を確認しやすく表示します。複鉄筋の設定条件に応じて、底版内側・縦筋内側などのボタン表示が変化します。


   部材検討結果

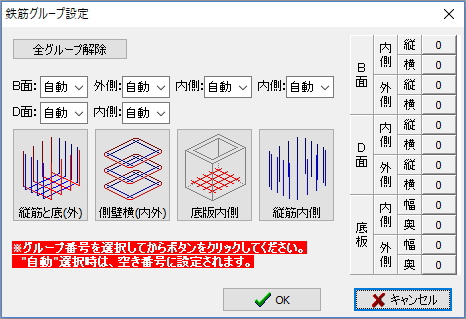

   配筋グループ設定

集水桝構造計算システム Ver5.0 の出力例、バージョンアップ資料、製品情報は以下よりご確認いただけます。

• 出力例：側壁解析方法／水平応力解析・選択基準／土地改良事業計画設計基準 設計「水路工」
• 出力例：側壁解析方法／三辺固定スラブ・選択基準／なし
• 集水桝構造計算システム Ver5.0 バージョンアップご案内書
• 集水桝構造計算システム Ver5.0 製品情報
• 集水桝構造計算システム メンテナンス情報
• 最新バージョンプログラム

集水桝構造計算システム Ver5.0 のバージョンアップ、価格、認証方式、出力例、操作内容に関するご質問は、お問い合わせフォームよりご連絡ください。
