集水桝構造計算システム Ver5.0
集水桝の側壁・底版の構造計算を支援する土木設計ソフト

本システムは、集水桝・排水桝などの構造計算に関する以下の基準・資料を参考にしています。

• 土地改良事業計画設計基準及び運用・解説 設計「水路工」平成26年3月
• 道路土工 カルバート工指針 平成22年3月
• 道路土工 擁壁工指針 平成22年3月

1. 無筋構造・鉄筋構造の検討に対応
   集水桝の無筋コンクリート構造および鉄筋コンクリート構造に対応し、安定計算、部材断面計算、応力度照査を行えます。
2. 多様な土圧公式に対応
   土圧公式は、ランキン、クーロン、試行くさび、フェレニウス、静止土圧、内部摩擦角を無視する粘性土の6種類から選択できます。
3. 側壁解析方法を選択可能
   側壁解析方法は、水平応力解析、スラブ法（三辺固定スラブ）、両端固定梁＋三辺固定版常時より選択できます。底版は四辺固定スラブ法で解析を行います。

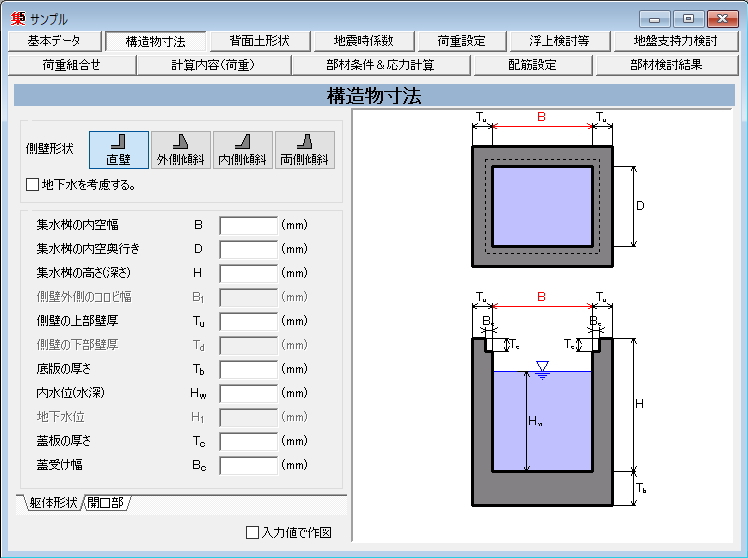

   構造物寸法

4. 常時・地震時の計算に対応
   常時および地震時の検討に対応しています。地域区分、特性値による地盤種別、層厚による地盤種別より、レベル1地震動の設計水平震度を計算できます。
5. 適用基準に応じた土質定数・許容値を採用
   単位体積重量、土質定数、許容値は、選択された適用基準書の値を参考値として採用できます。
6. 斜壁形状・蓋板入力に対応
   側壁解析方法を水平応力解析とした場合、斜壁の側壁形状を設定できます。また、蓋板の厚さ、蓋受け幅の入力にも対応しています。
7. 矩形・円形の開口部入力に対応
   側壁に矩形開口部および円形開口部を入力できます。開口部の位置は、水平位置および鉛直位置により指定できます。
8. 背面土形状を選択可能
   背面土形状は、土圧公式の選択に応じて、水平、法面、台形盛土、任意形状を選択できます。
9. 各種荷重条件の設定に対応
   自動車荷重、群集荷重、雪荷重、凍上圧、任意荷重を考慮できます。上面荷重は、各荷重ケースごとに複数入力でき、荷重の組合せによる検討が可能です。

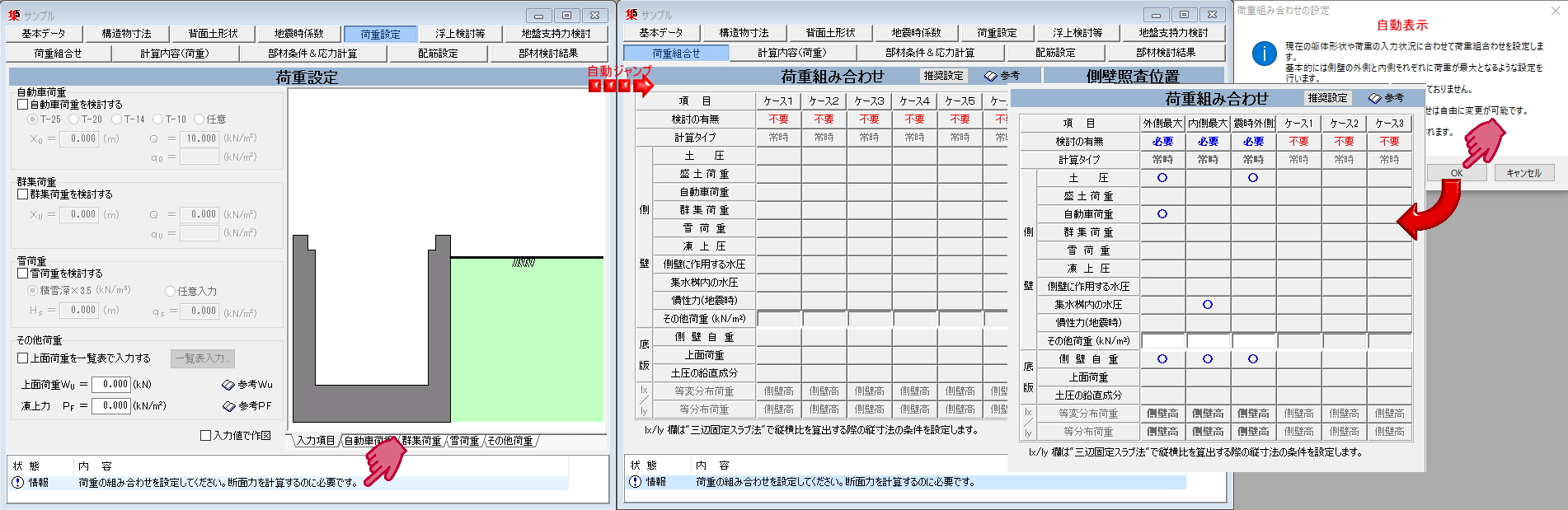

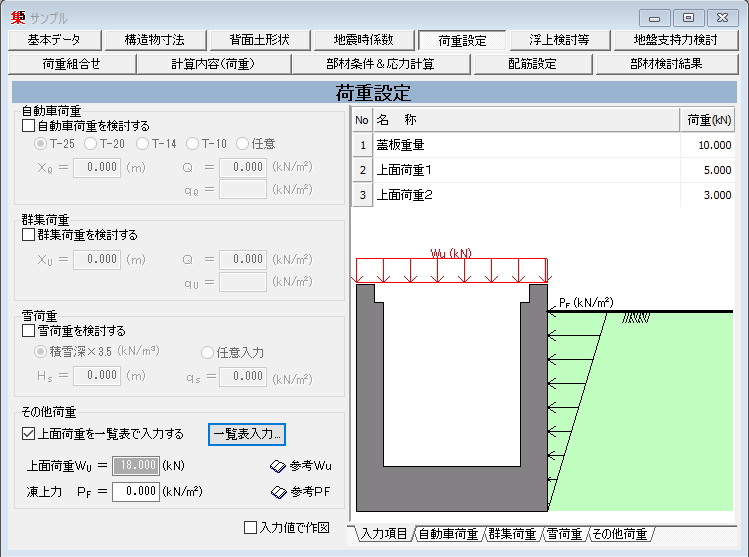

   荷重設定

10. 浮上に対する検討に対応
    浮上に対する検討が可能です。計算方法は、断面での検討または躯体全体での検討から選択できます。
11. 地盤支持力の検討に対応
    地盤支持力に対する検討が可能です。条件に応じて許容支持力の自動算出にも対応しています。

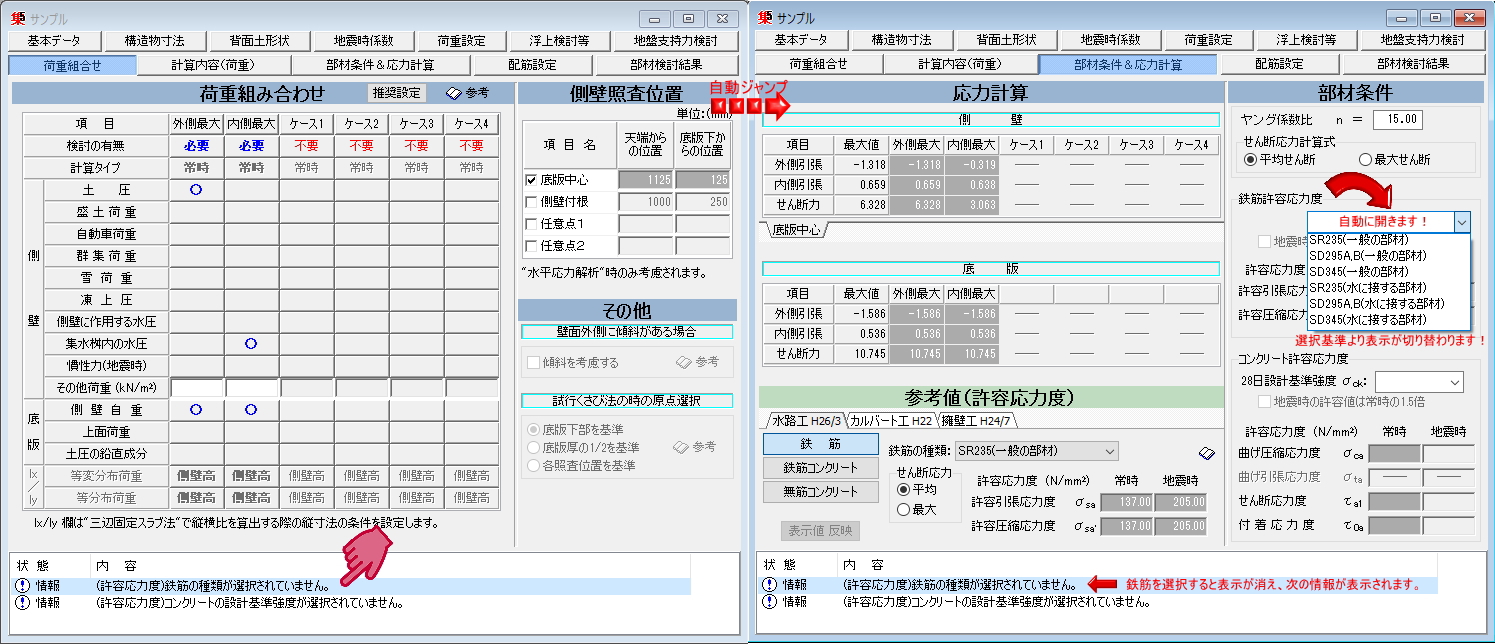

12. 荷重組合せは6ケースまで設定可能
    荷重組合せは6ケースまで設定できます。推奨設定機能により、入力状況に合わせた荷重組合せを設定できます。
13. 側壁の軸力考慮に対応
    側壁解析方法を水平応力解析とした場合、側壁に作用する軸力を考慮できます。

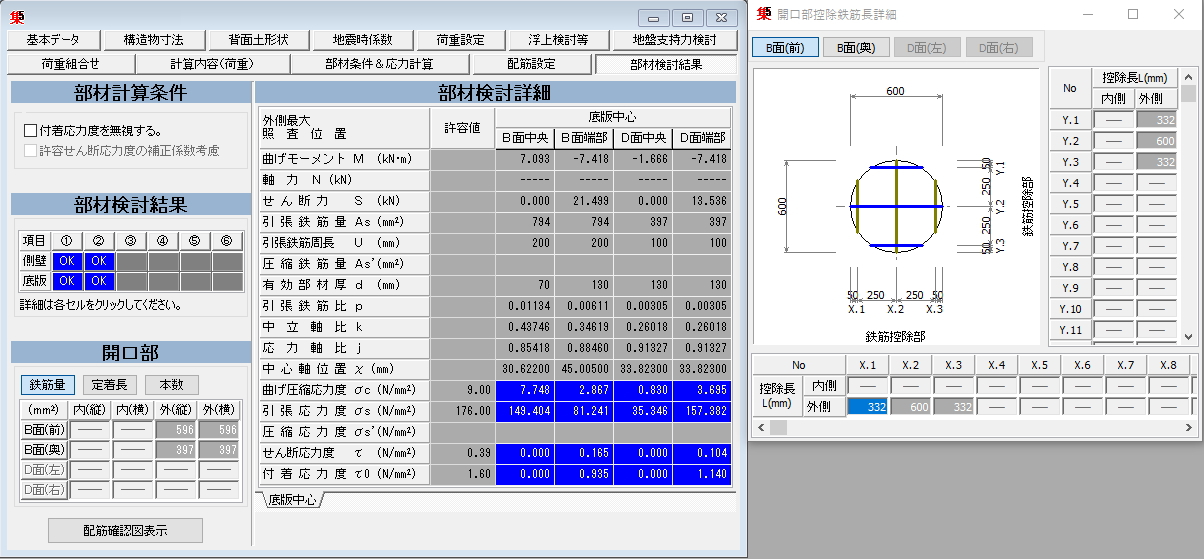

14. 必要有効高さ・必要鉄筋量の算出に対応
    必要有効高さおよび必要鉄筋量を算出し、断面算定法・応力法による配筋検討を支援します。
15. 配筋検討に対応
    配筋は単鉄筋・複鉄筋を指定できます。側壁の幅方向・奥行方向の縦筋と横筋、底版の幅方向・奥行方向の配筋について、全12断面の配筋検討が可能です。

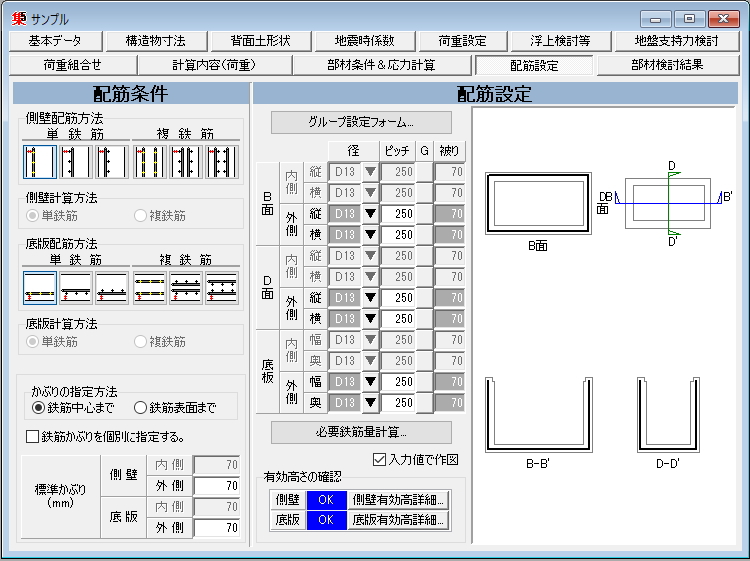

    配筋設定

16. 鉄筋かぶりの一括指定・個別指定に対応
    鉄筋かぶりは、標準かぶりの一括指定に加え、各断面ごとの個別入力にも対応しています。
17. 付着応力度・せん断応力度の検討に対応
    付着応力度検討の有無を選択でき、許容せん断応力度の補正係数を考慮することも可能です。
18. 配筋図の作成に対応
    配筋図の簡易図を作成できます。案内図、正面図、側面図、断面図、底版図の出力に対応しています。
19. 印刷帳票・RTF出力に対応
    入力データ一覧、計算書、計算結果一覧表の大区分、細部計算項目の小区分、安定計算のみ・部材断面計算のみ・応力計算のみの印刷指定に対応しています。計算書はRTF形式で出力できます。
