RC水路橋構造計算システム Ver1.0
鉄筋コンクリート水路橋の構造計算、側壁・底版・主桁の応力度照査、計算書作成を支援する土木設計計算ソフトです。
RC水路橋構造計算システム Ver1.0 は、土地改良事業計画設計基準及び運用・解説 設計「水路工」に基づき、鉄筋コンクリート水路橋の設計計算を支援する構造計算ソフトです。
側壁、底版、主桁、支持条件、許容応力度、せん断応力度、付着応力度などの検討を行い、計算書の作成、印刷、RTF出力に対応しています。
農業土木、土地改良、用排水路、RC水路橋、水路構造物の設計計算を行う業務にご利用いただけます。
| 本体価格 |
110,000円（税込） 税抜価格：100,000円 |
|---|---|
| 認証方式 | オンライン認証方式、USBプロテクト方式、ネット認証方式に対応しています。 |
| オンライン認証登録料 |
アプリ認証登録料が別途必要となります。 詳細は価格改定・認証方式のご案内をご確認ください。 |
本システムは、土地改良事業計画設計基準及び運用・解説 設計「水路工」に記載される水路橋の考え方を参考に、鉄筋コンクリート水路橋の設計計算を行います。
- 土地改良事業計画設計基準及び運用・解説 設計「水路工」 平成26年3月
- 鉄筋コンクリート水路橋の側壁・底版・主桁に関する設計計算
- 許容応力度、せん断応力度、付着応力度に関する照査
※設計条件、適用基準、計算条件の詳細につきましては、製品資料または体験版にてご確認ください。
-
側壁の計算に対応
側壁は片持ち梁として、側壁上端まで満水となる条件を考慮して計算を行います。 -
底版の検討に対応
底版は、両端固定梁と、材端曲げモーメントを考慮した単純梁の2種類を考慮し、中央部および端部で大きい値を採用します。 -
主桁の支持条件を選択可能
主桁の延長方向について、単純支持または連続支持を選択できます。設計条件に応じた構造検討が可能です。 -
許容応力度の参照機能
せん断応力度の算出方法を指定でき、選択条件に応じて「水路工」「鉄筋コンクリートの許容応力度」「水路橋の許容応力度」に関する参考値を確認できます。 -
追加荷重の入力に対応
歩道施設など、躯体形状として直接入力しない荷重について、主桁1本あたりの単位長さ荷重として入力できます。 -
照査位置の自動設定
最大曲げモーメント位置、支持部から h/2 離れた位置を標準照査位置として設定できます。連続支持の場合は、各スパンごとに照査位置を考慮します。 -
判定結果を色分け表示
曲げ圧縮応力度、引張応力度、せん断応力度、付着応力度について、判定結果を色で確認できます。 -
印刷帳票・RTF出力に対応
入力データ一覧、計算書の大区分、細部計算項目の小区分を指定して印刷できます。RTF形式での出力にも対応しています。

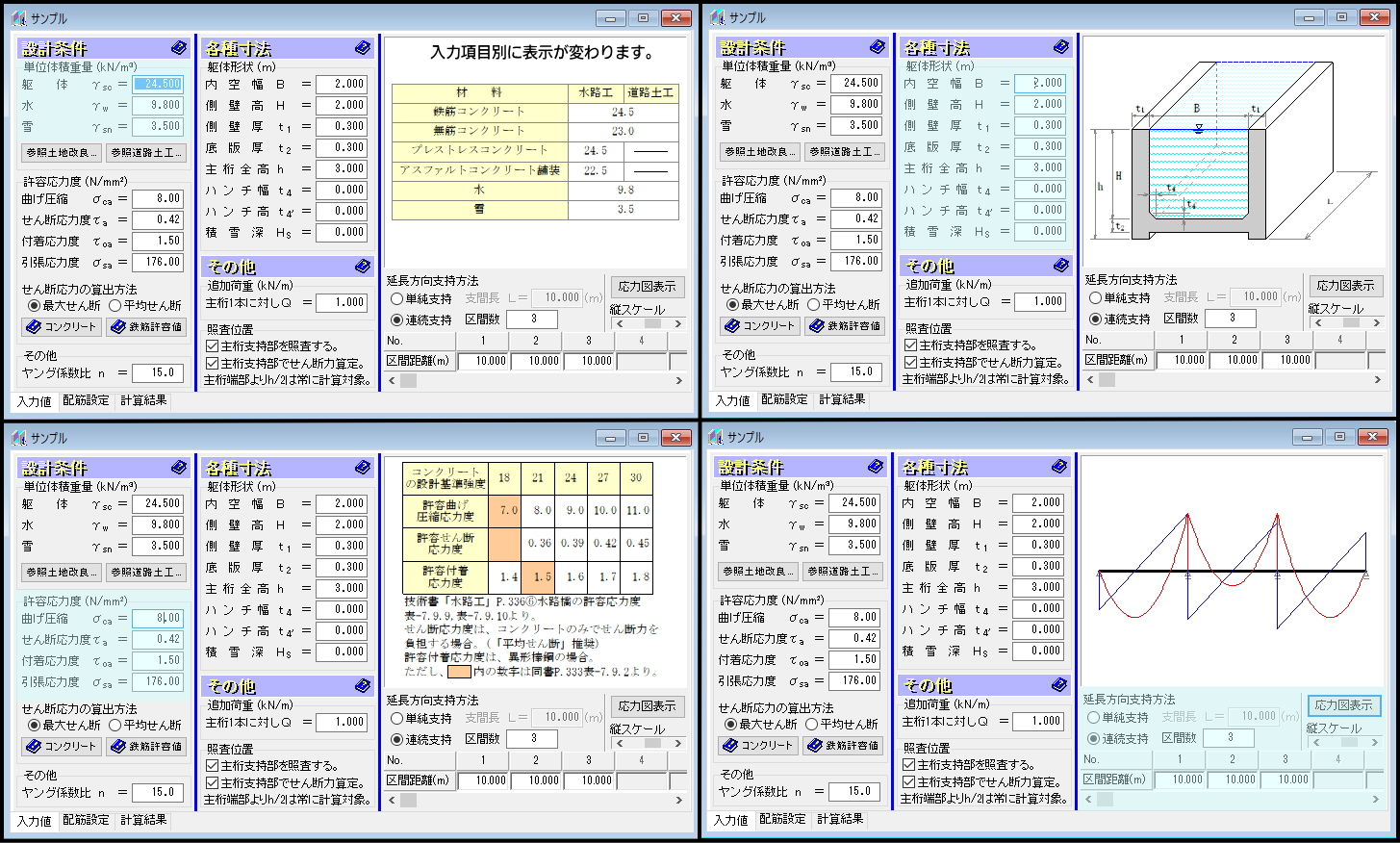

入力画面

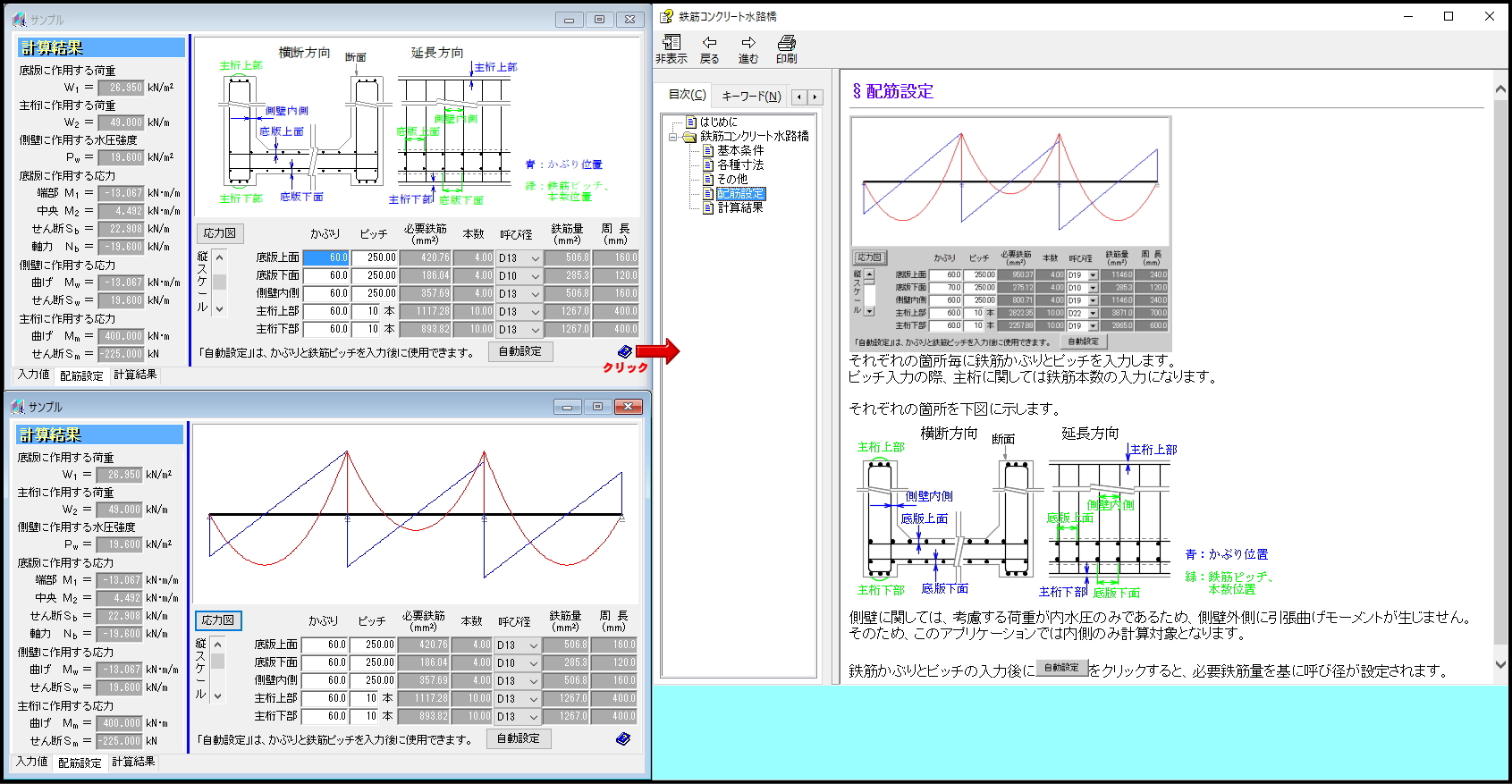

配筋設定

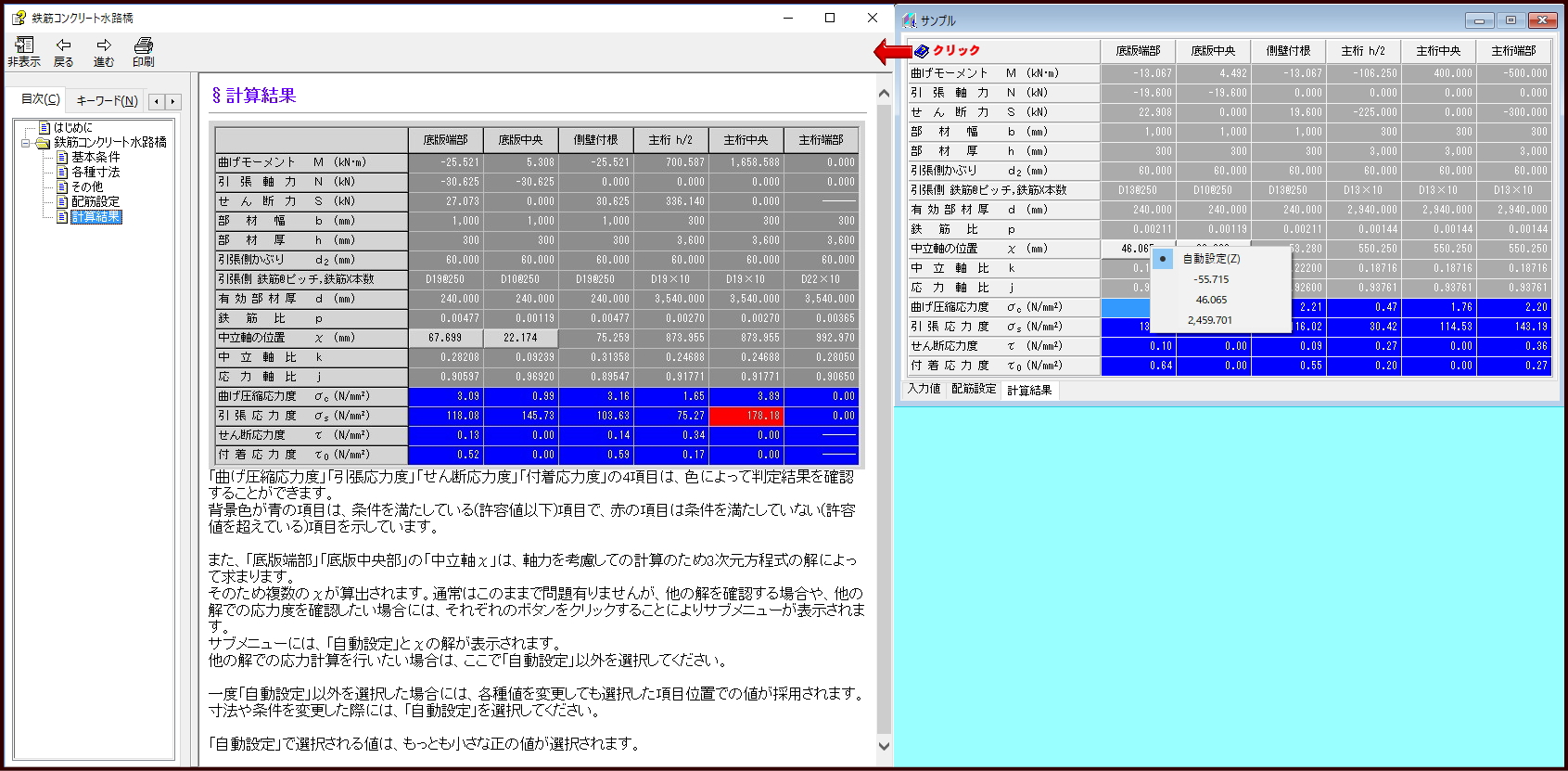

計算結果
| 対応OS | Windows 11 |
|---|---|
| ライセンス方式 |
オンライン認証方式 USBプロテクト方式 ネット認証方式 |
| 対象業務 | RC水路橋の構造計算、水路橋の設計計算、側壁・底版・主桁の応力度照査、計算書作成 |
RC水路橋構造計算システム Ver1.0 の出力例、最新版プログラム、体験版については、以下のページよりご確認いただけます。
※出力例、体験版、最新版プログラムの閲覧・ダウンロードには、ID・パスワードが必要となる場合があります。
RC水路橋構造計算システム Ver1.0 の導入、価格、ライセンス方式、操作内容、出力例に関するご質問は、お問い合わせフォームよりご連絡ください。
