杭基礎スラブ板の検討システム
杭配置条件、上載荷重、スラブ板の応力計算、部材断面計算、杭支点反力、基礎杭の支持力照査を支援する土木設計計算ソフトです。
杭基礎スラブ板の検討システム は、スラブ板に配置する杭条件、杭配置条件、上載荷重条件を入力し、スラブ板の応力計算および部材断面計算を行う構造計算ソフトです。
スラブ板の張り出し部は片持ち梁、中央部は単純梁または連続梁として応力計算を行い、無筋コンクリートおよび鉄筋コンクリートの部材断面計算に対応しています。
杭支点反力の集計により、基礎杭の支持力照査、杭と底版結合部の応力照査を行うことができます。
| 本体価格 |
104,500円（税込） 税抜価格：95,000円 |
|---|---|
| 認証方式 | オンライン認証方式、USBプロテクト方式、ネット認証方式に対応しています。 |
| オンライン認証登録料 |
アプリ認証登録料が別途必要となります。 詳細は価格改定・認証方式のご案内をご確認ください。 |
本システムは、杭基礎スラブ板、杭支持力、部材断面計算に関する以下の基準・資料を参考にしています。
- 土地改良事業計画設計基準及び運用・解説 設計「水路工」平成26年3月
- 道路橋示方書・同解説 Ⅳ 下部構造編 平成29年版
※設計条件や適用基準の詳細につきましては、製品資料または出力例にてご確認ください。
-
基礎スラブ条件の入力に対応
基礎スラブ条件として、単位体積重量、形状寸法（幅・長さ・厚さ）、杭の貫入深などを入力できます。 -
杭の必要本数の検討に対応
杭の許容支持力と最大荷重より、杭の必要本数を求めることができます。 -
簡易荷重・詳細荷重の設定に対応

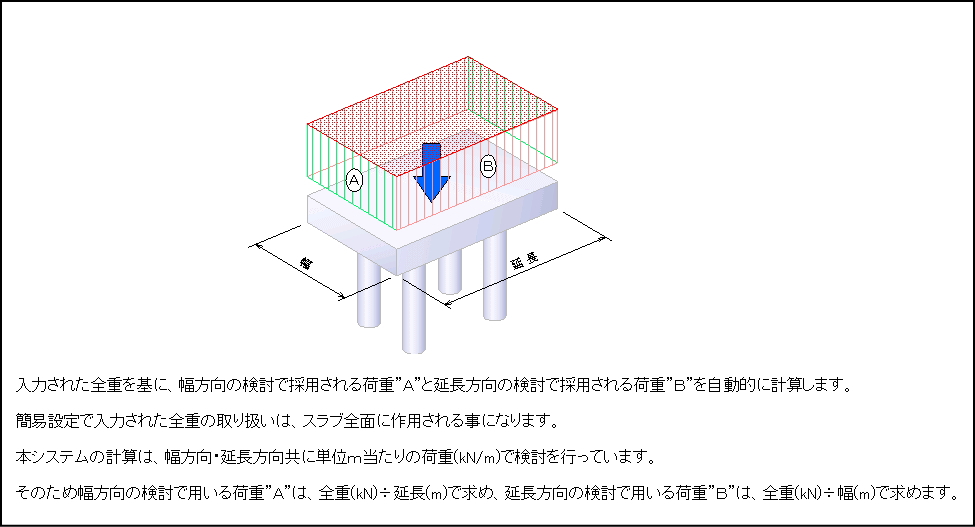

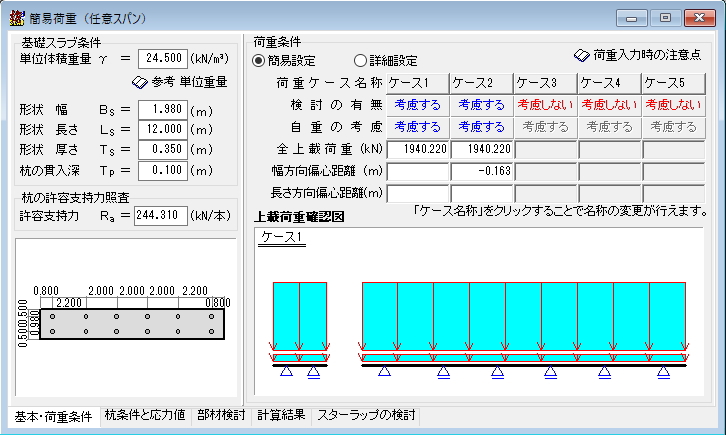

上載荷重は、簡易荷重方式「全重量」と、詳細荷重方式「荷重入力（kN/m）・荷重強度（kN/㎡）」の2種類に対応しています。
簡易荷重
簡易全荷重

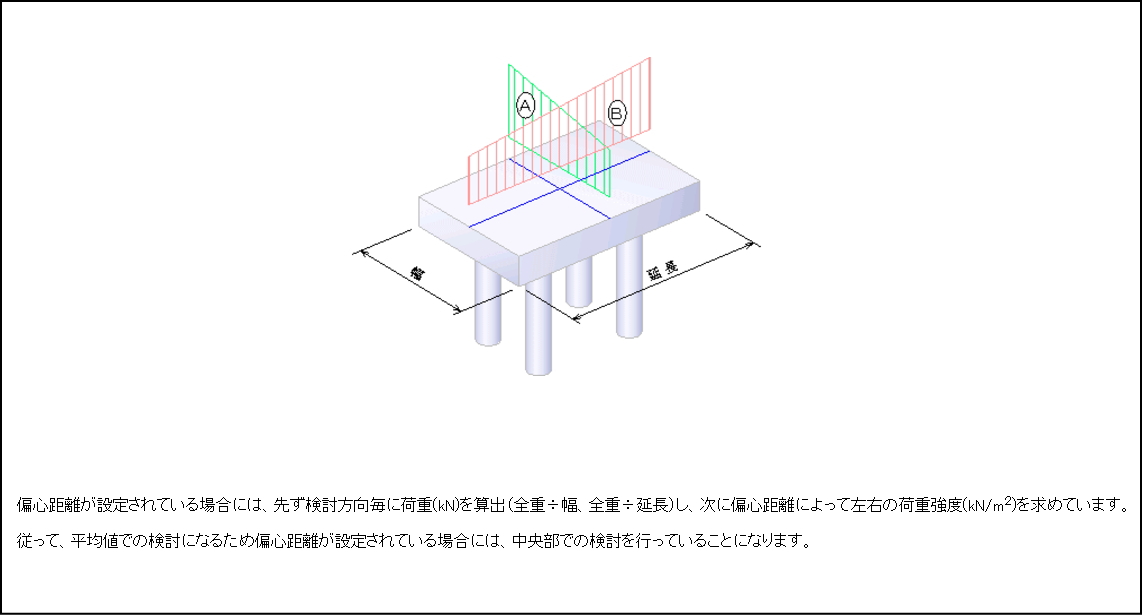

簡易荷重偏心距離
-
杭条件・杭配置条件の入力に対応
杭外径、杭本数（幅方向・延長方向）、杭ピッチ（幅方向・延長方向）の入力に対応しています。杭ピッチは、等間隔配置と任意間隔配置を選択できます。 -
詳細荷重・荷重ケースの入力に対応

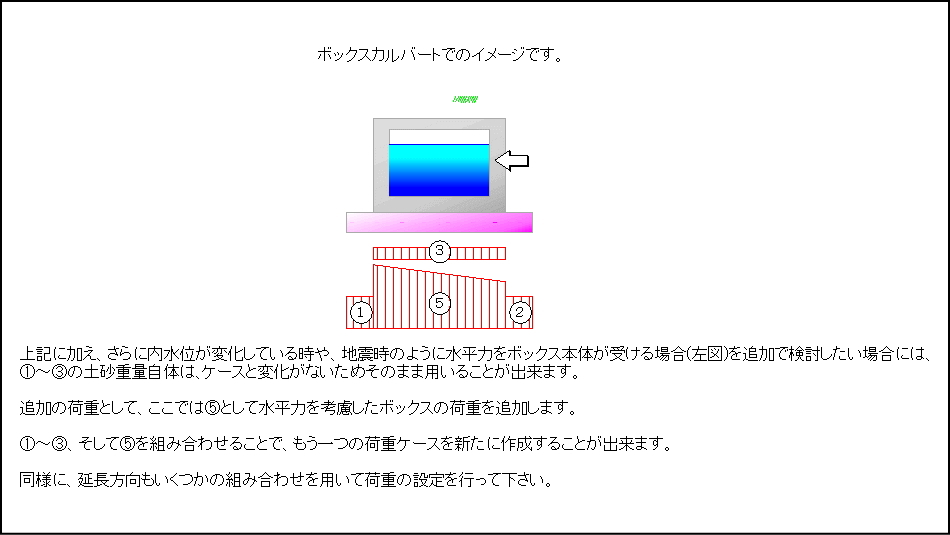

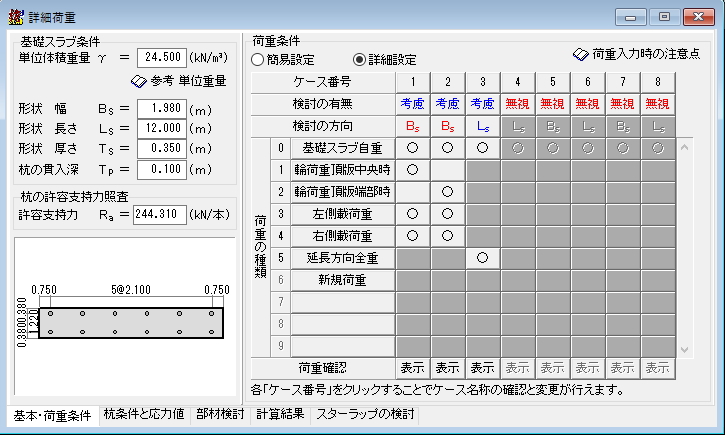

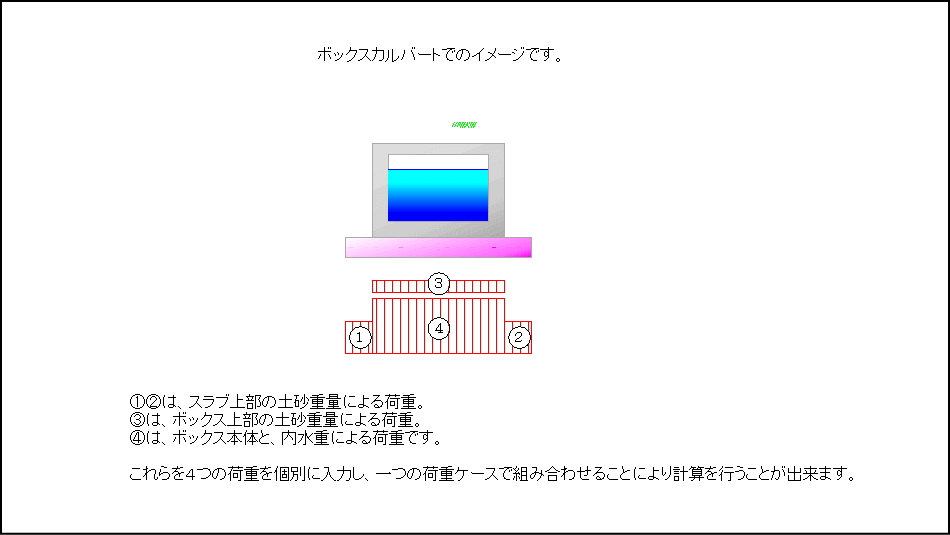

詳細荷重では、荷重条件を入力し、荷重ケースごとの検討を行うことができます。スラブ板上に作用する荷重条件を整理し、応力計算に反映できます。
詳細荷重
荷重ケース1
荷重ケース2
-
無筋コンクリート・鉄筋コンクリートの部材断面計算に対応
部材断面計算では、無筋コンクリートおよび鉄筋コンクリートでの検討が可能です。スラブ板の曲げ応力度、せん断応力度、必要有効高、必要鉄筋量を検討できます。 -
単鉄筋・複鉄筋の配筋条件に対応
配筋条件では、単鉄筋、複鉄筋の選択に加え、組立筋を考慮した配筋条件の設定が可能です。 -
必要鉄筋量の自動計算に対応
必要有効高、必要鉄筋量の検討を行い、判定結果に応じて適正配筋を設定できます。必要鉄筋量計算では、「最小鉄筋径優先」または「最小鉄筋量優先」を選択できます。 -
基礎杭の支持力照査に対応
杭支点反力の集計結果より、基礎杭の支持力照査を行います。 -
杭と底版結合部の応力照査に対応
杭と底版の結合部に作用する応力を照査し、杭基礎スラブ板の設計条件を確認できます。 -
印刷帳票の指定に対応
入力データ一覧、計算書の大区分、細部計算項目の小区分を指定して印刷できます。必要な計算項目だけを選択して帳票出力できます。 -
RTF出力に対応
計算書はRTF形式で出力できます。Word等で読み込み、編集・保存することができます。
| 対応OS | Windows 11 |
|---|---|
| ライセンス方式 |
オンライン認証方式 USBプロテクト方式 ネット認証方式 |
| 対象業務 | 杭基礎スラブ板の検討、杭配置計算、上載荷重計算、スラブ板応力計算、部材断面計算、杭支点反力、基礎杭支持力照査、杭と底版結合部の応力照査 |
杭基礎スラブ板の検討システムのカタログ、出力例、最新版プログラム、メンテナンス情報については、以下のページよりご確認いただけます。
※出力例、最新版プログラム、関連資料の閲覧・ダウンロードには、ID・パスワードが必要となる場合があります。
杭基礎スラブ板の検討システムの導入、価格、認証方式、出力例、操作内容に関するご質問は、お問い合わせフォームよりご連絡ください。
杭基礎スラブ板の検討システム、杭基礎スラブ計算システム、杭配置、杭ピッチ、上載荷重、簡易荷重、詳細荷重、杭支点反力、基礎杭支持力照査、杭と底版結合部の応力照査、無筋コンクリート、鉄筋コンクリート、部材断面計算、RTF出力に対応した土木設計計算ソフトです。
